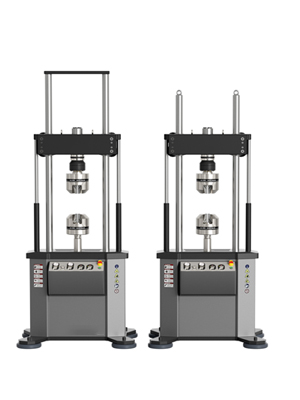

一、设备介绍

该系列电液伺服动静万能试验机主要用于材料和零部件的动静态力学性能试验，包括材料和零部件的拉伸、压缩、低周和高周疲劳试 验。通过配置相应的附件和试验软件可用于各种材料的裂纹扩展断裂力学以及其他各种力学试验。可扩展安装高温炉，做高温拉伸试验。 可调整试验夹持附具，做各类非金属材料及部件的动静态试验。

根据使用方式不同，可划分为微机控制电液伺服动静万能试验机(拉-压循环加载试验)、电液式脉动疲劳试验机(低频大振幅、压压加载)、电液伺服疲劳试验系统(构件、大部件)、多通道协调加载系统(多工况模拟试验)、扭转疲劳试验机(循环扭力加载)、复合疲劳试验机(拉-扭疲劳、压-扭疲劳等)、高温疲劳试验机以及专用部件疲劳试验机等。

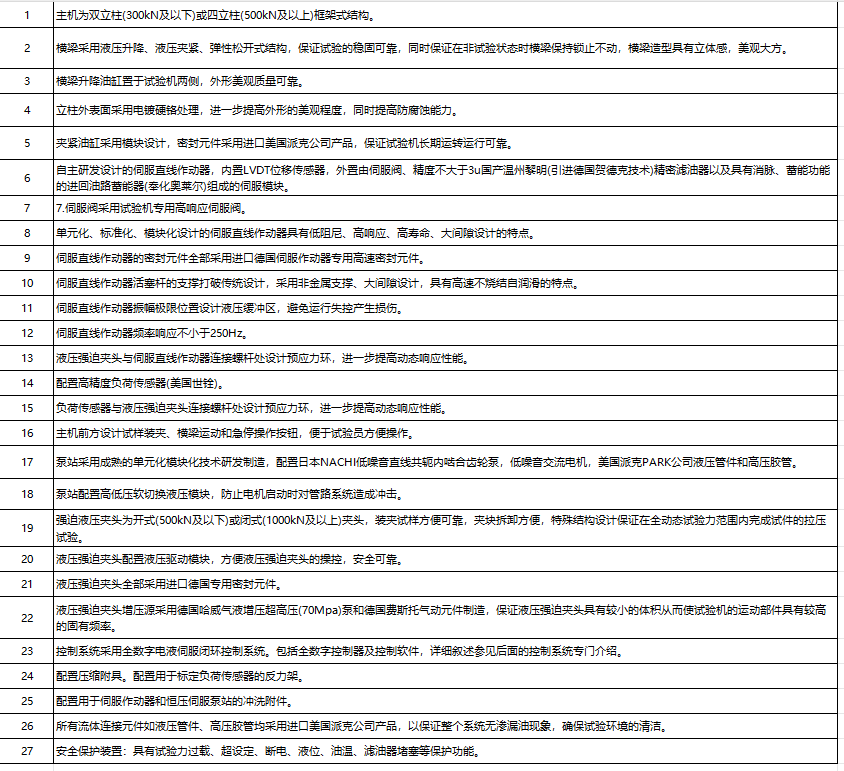

二、技术特点及优势

三、灵活的结构分配方式

根据客户试验要求，主机结构可以提供作动器上置式及作动器下置式两种主机结构。

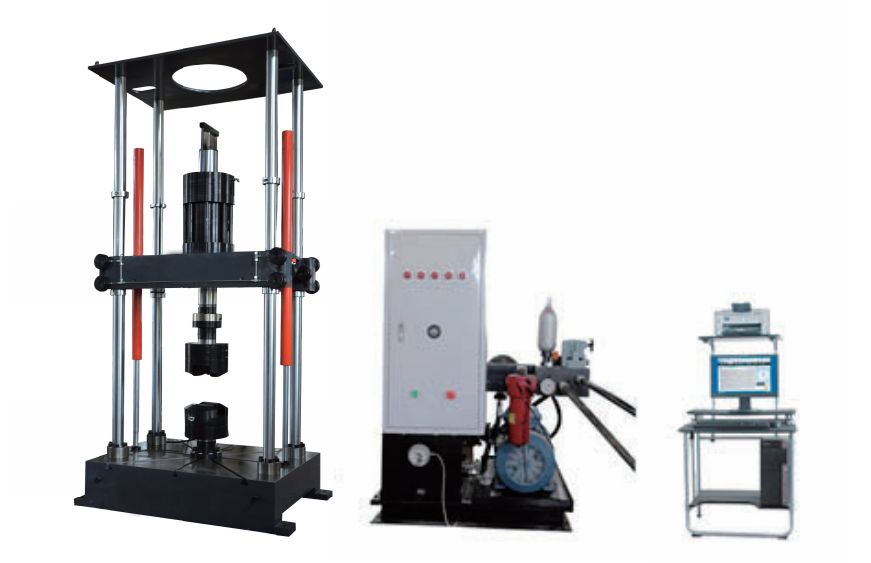

作动器上置式主机结构：作动器上置于横梁上平面，工作台为落地式，根据需要也可在作台下部配置焊接式机架，试验空间较大，适合做材料及尺寸大的部件的动静态性能试验及疲劳试验。

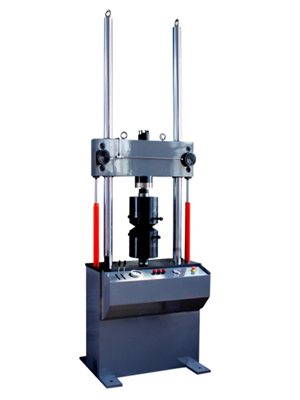

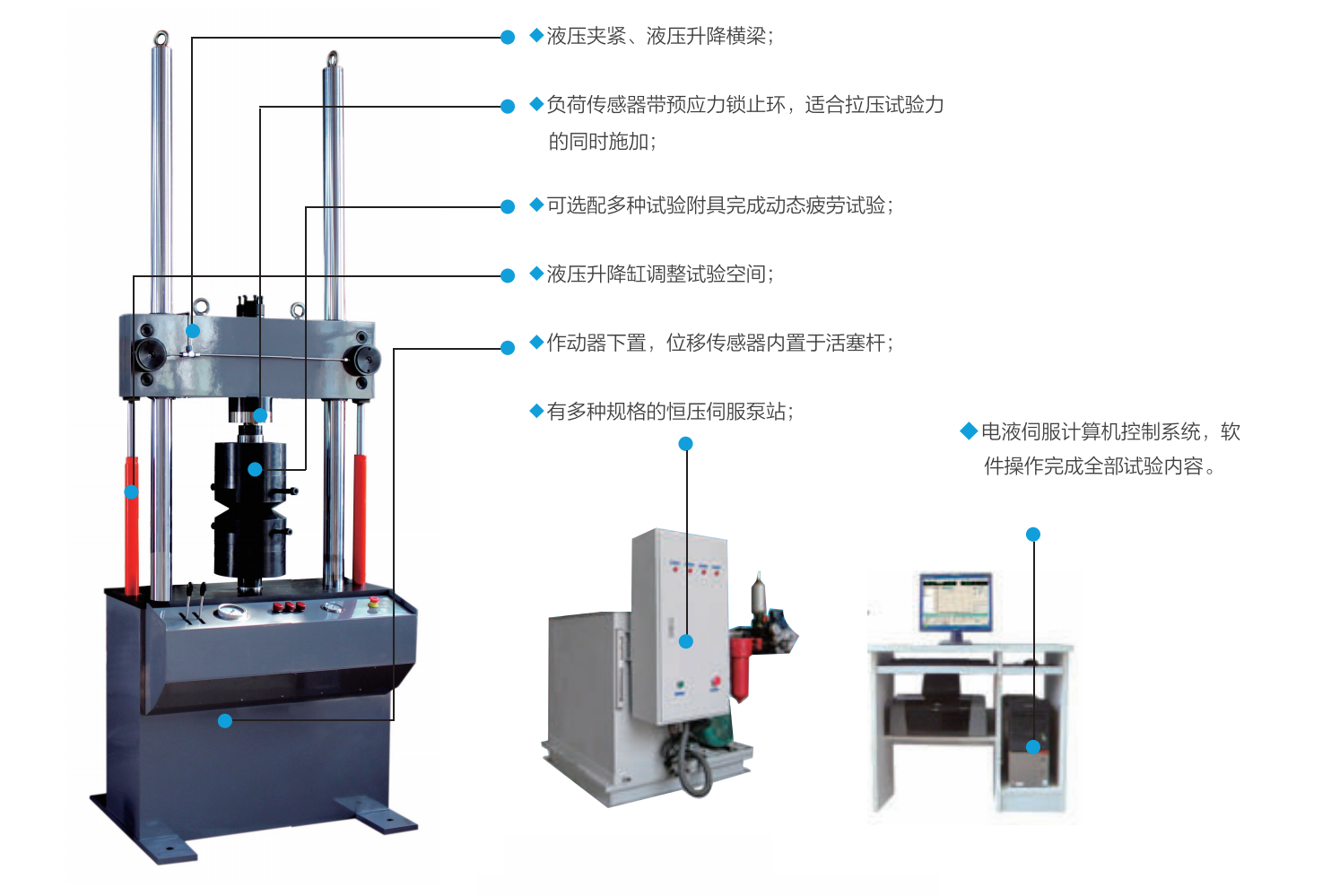

作动器下置式主机结构：作动器下置于工作台下平面，尺寸按照人机原理设计，便于操作。主机下部为焊接式机座，机座前部安装操作控制台，控制台内部安装横梁运动控制液压模块和液压夹头运动控制液压模块，横梁运动控制液压模块实现对横梁的升降、松开动作的控制；液压夹头运动控制液压模块，实现对液压夹头夹紧、松开以及液压夹头系统压力的调整。该试验机的核心部件一伺服作动器置于工作台的下端，作动器外置伺服阀、精密滤油器、进回油路蓄能器，内置位移传感器。试验机横梁为液压锁紧、弹性松开式结构。

四、技术参数

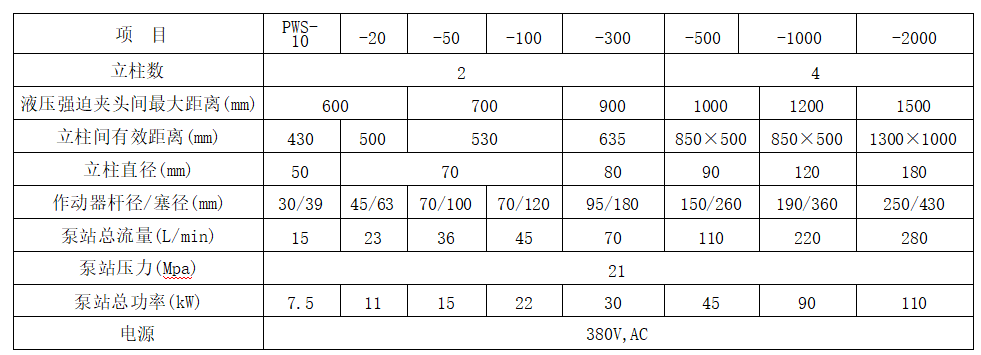

（一）主机及泵站参数

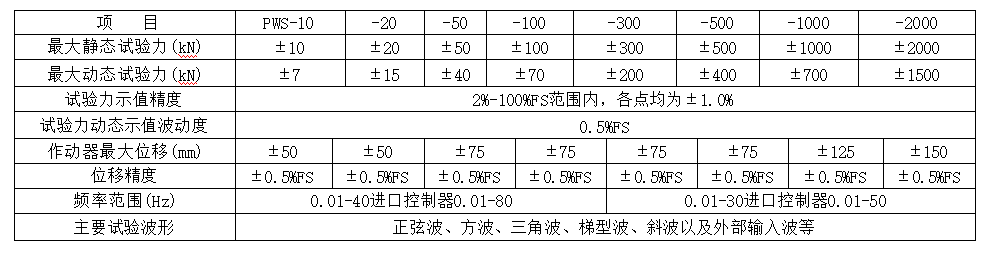

（二）测量及控制参数

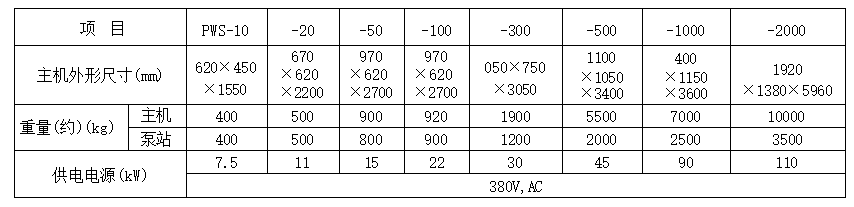

（三）整机参数
