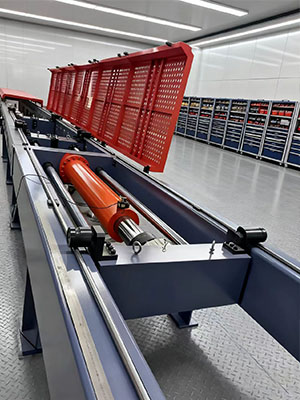

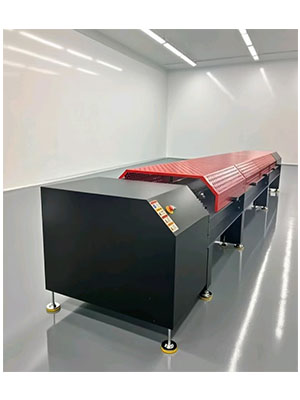

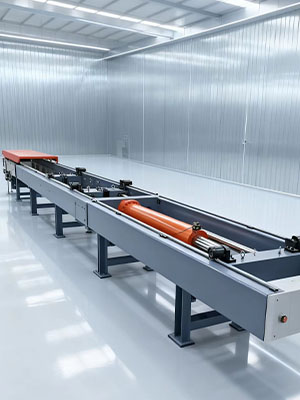

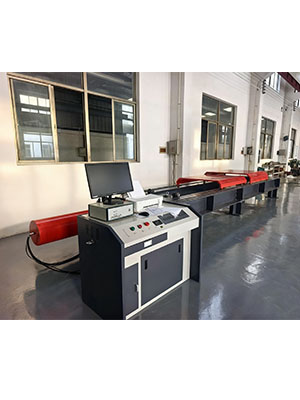

一、设备概述

卧式拉力试验机是一种采用水平方向施加拉力的材料测试设备。将试样装夹在水平方向的固定夹头和移动夹头之间。控制系统指令电机驱动移动夹头匀速移动，对试样施加轴向拉伸力。传感器和引伸计将力值和变形量反馈给系统，软件实时绘制“力-位移”或“应力-应变”曲线，直至试样断裂，从而得到材料的各项性能指标。

二、主要特点与优势

1.  大吨位能力：这是卧式机型最突出的优势。立式试验机受高度和稳定性的限制，很难做到超大吨位（如1000吨以上）。而卧式结构利用地面支撑，可以轻松实现2000吨、5000吨甚至10000吨的超大载荷测试，且设备高度不会增加。

2.  测试空间开阔：水平布局使得测试区域非常开阔，便于安装大型、重型或长尺寸试样，例如：

    ●长的钢索、电缆、绳索

    ●大型构件、结构件

    ●汽车安全带、吊装带

    ●大型焊接件、连接件

3. 安全性高：试样断裂后，重物或碎片会向下掉落（有防护箱或防护网），而非像立式机可能向上弹射，更易于防护和清理。

4.  节省空间：虽然设备整体长度较长，但高度较低，便于在常规高度的实验室内安装，无需特殊的高空间厂房。

三、典型应用领域

卧式拉力试验机专为测试大型和高强度的样品而设计，广泛应用于：

1.航空航天：飞机缆绳、降落伞带、结构件、发动机部件。

2.船舶海事：锚链、系泊缆、钢丝绳、大型焊接接头。

3.建筑工程：预应力钢绞线、钢筋、结构加固材料、索具。

4.汽车工业：安全带总成、拖车钩、链条、牵引带。

5.电力行业：高压输电电缆、光缆、金具。

6.第三方检测机构：对各种大型构件进行力学性能认证。

四、选择卧式拉力试验机时，需要综合考虑以下几点：

1.  试样特性：

 ◆最大拉力：试样的预计最大抗拉强度，选择设备量程时应留有余量（例如，预计最大拉力是设备最大试验力的80%左右）。

 ◆尺寸与形状：试样的长度、直径或宽度决定了所需的试验空间和夹具类型。

 材料类型：金属、复合材料、塑料等不同材料对测试精度、速度范围可能有不同要求。

2.  测试需求：

◆测试标准：确保设备功能和精度符合您遵循的特定行业或国际测试标准（如ASTM, ISO, GB等）。

◆数据管理：是否需要先进的软件进行复杂分析、数据导出或集成到实验室信息管理系统（LIMS）。

3. 未来扩展性：考虑未来可能测试的试样范围，设备是否具备一定的扩展能力（如空间可扩展、传感器可更换）。

4.  预算与成本：不同吨位、精度、配置的设备价格差异很大，需权衡初始投资和长期使用成本。

5. 安装条件：确认实验室的场地大小、承重、电力配置等能否满足设备的安装要求。超大吨位液压设备可能需要额外的液压源和冷却系统。
